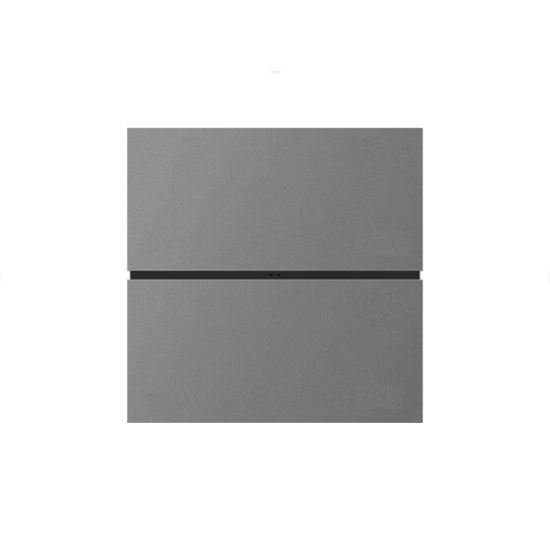

Công Tắc Điều Khiển KNX - KTE8TS-M

Bảng thông minh M series là bảng điều khiển hệ thống KNX với các thông số kỹ thuật khác nhau của các nút 4/8. Mỗi nút có thể được đặt theo các nhu cầu khác nhau, chẳng hạn như mở và đóng, điều chỉnh độ sáng, điều khiển rèm, gửi giá trị, Điều khiển cảnh và độ gần các chức năng cảm nhận. Mỗi nút có một đèn LED báo trạng thái, có thể dùng làm đèn phản hồi trạng thái hoặc đèn báo hoạt động cho thiết bị được điều khiển. Đồng thời, bạn có thể lựa chọn phiên bản có 3 cổng ra tải 10A, có thể kết nối trực tiếp với tải và điều khiển bật tắt. Dòng bảng thông minh M Series áp dụng cài đặt nhúng và có thể được lắp đặt trong hộp đáy 86 tiêu chuẩn (để dễ lắp đặt, nên sử dụng hộp đáy sâu hơn).Được cung cấp bởi DC24VCó sẵn thông số kỹ thuật 4 nút/8 nútMàu sắc/vật liệu khác nhau có sẵnCó chức năng cảm biến tiệm cậnVăn bản/mẫu nút có thể được xác định theo yêu cầu của khách hàngĐược lắp đặt sử dụng hộp đáy 86 tiêu chuẩnĐiều khiển ánh sáng có sẵn: bật/tắt/làm mờĐiều khiển rèm có sẵn: đóng/mởCó thể dùng để gọi cảnh và có chức năng lưu trữ cảnhGiá trị số có thể được gửi: giá trị độ sáng/giá trị nhiệt độ/giá trị độ sángĐèn LED có thể được sử dụng để phản hồi trạng thái hoặc hướng dẫn vận hànhPhiên bản tùy chọn với 3 cổng ra tải 10ALập trình và gỡ lỗi bằng ETS①Khu vực vận hành: Có thể điều khiển thiết bị được điều khiển thông qua các nút bấm②Giao diện cấp nguồn: Sử dụng nguồn điện áp rộng DC 24V③ Nút lập trình, nhấn để lập trình địa chỉ vật lý của thiết bị ④Bus terminal KNX: Kết nối với hệ thống KNX⑤ Đèn báo nút lập trình KNX. Sau khi nhấn nút lập trình, đèn báo sẽ hiển thị màu đỏ. Sau khi tải xuống địachỉ vật lý, nó sẽ tự động tắt. Đèn báo cũng có thể được bật/tắt thông qua phần mềm ETS; chế độ lập trìnhcũng có thể được sử dụng bằng cách kết hợp các nút. Để kích hoạt, nhấn đồng thời phím thứ nhất và phím thứ támNhấn phím trong ba giây, đèn báo sẽ nhấp nháy⑥Cổng đầu ra rơle: Kết nối dây điện 220V với cực L và tải được kết nối với cực L1/Kết nối pha L2/L3
